Descripción
Conductor:
- Material: Cobre libre de oxígeno (pureza del 99,97%)
- Diámetro: 0,53 mm ± 0,01 mm
Aislamiento:
- Material: HDPE
- Grosor promedio mínimo: 0,21 mm
- Diámetro: 0,95 mm ± 0,1 mm
- Color (4 Pares): Azul, blanco/azul; naranja, blanco/naranja; verde, blanco/verde; marrón, blanco/marrón
Separador:
- Material: PE
- Especificación: Translúcido 4,5 × 0,4 mm
Cordón de rasgado (Rip Cord):
- Material: Poliéster
- Especificación: 500D
Cubierta (Sheath):
- Material: PVC
- Grosor promedio mínimo: 0,5 mm
- Diámetro: 6,0 mm ± 0,3 mm
- Color: Blanco
Eléctrico:
- Resistencia máxima de CC de un solo conductor: 8,7Ω/100 m
- Resistencia mínima de aislamiento: 5000MΩ·km
- Desbalance máximo de resistencia de CC: 2% (intra pares), 4% (entre pares)
- Resistencia dieléctrica: Sin desglose con 1KV CC durante 1 minuto
Transmisión:
- Impedancia característica: 100 ± 15Ω
- Diafonía (crosstalk) de extremo cercano: ≥39,30 dB/100 m @ 250 MHz
- Atenuación máxima: 34,8 dB/100 m @ 250 MHz
- Pérdida de retorno: ≥17,3 dB/100 m @ 250 MHz
Mecánico:
- Resistencia a la tracción: Cubierta ≥ 13,5 MPa, aislamiento ≥ 16 MPa
- Alargamiento a la rotura: Cubierta ≥ 150%, aislamiento ≥ 300%
- Radio de flexión de instalación: > 8 veces el diámetro exterior del cable
- Alargamiento del conductor a la rotura: ≥10%
Ambiental:
- Contracción del aislamiento: ≤5%
- Resistencia a la migración de color del aislamiento: Sin migración
- Resistencia a la tracción y alargamiento de la cubierta después del envejecimiento: ≥12,5 MPa, ≥100%
- Prueba de flexión a baja temperatura: Sin agrietamiento después de la prueba
- Prueba de choque térmico: Sin agrietamiento después de la prueba
- Temperatura de funcionamiento: –20°C a +60°C (–4°F a 140°F)
- Temperatura de instalación: 0°C a +50°C (32°F a 122°F)
- Temperatura y humedad de almacenamiento: –10°C a +40°C (14°F a 104°F), <60% (HR)
Seguridad:
- Prueba de propagación vertical del fuego: Cumple con IEC 60332-1-2

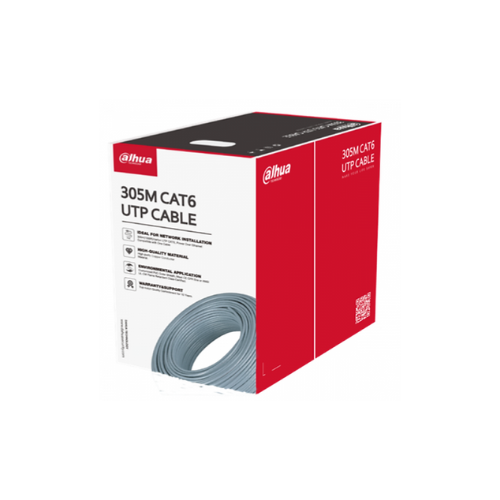

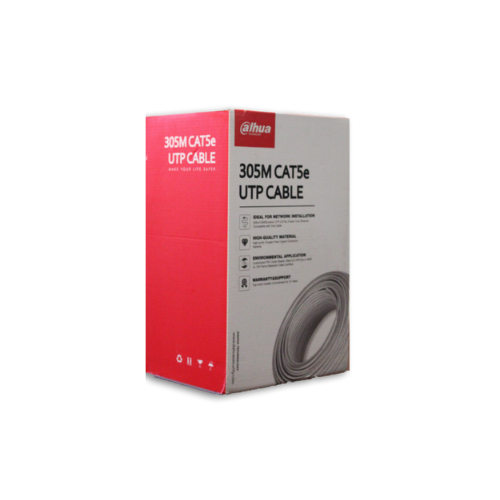

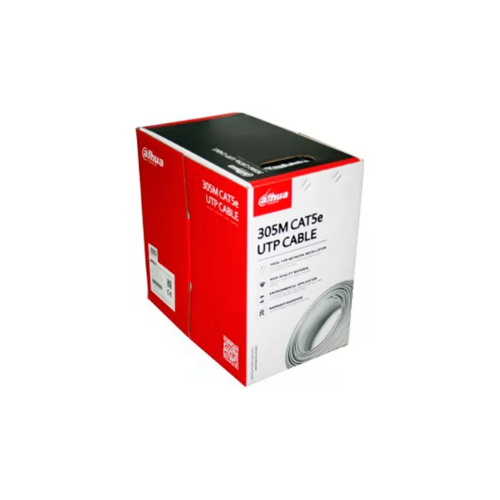

Embalaje:
- Longitud del cable: 305,0 m (1000,66 pies) ± 1,5 m (4,92 pies)
- Dimensiones de la caja interna: 416,0 mm × 412,0 mm × 220,0 mm (16,37″ × 16,22″ × 8,66″) (L × An × Al)
- Método de embalaje: 305,0 m (1000,66 pies) por caja, una caja de protección con 2 cajas en su interior
- Peso neto: ≥10,5 kg (23,15 lb)
- Peso bruto: ≥11,5 kg (25,35 lb)
Cumplimiento:
- Normas ejecutivas: Q/DXJ 067-2019, EN50575-2014
Certificación:
- Certificación: CPR Eca
Características de transmisión:
- Consulta la tabla proporcionada para conocer las características de transmisión detalladas a diferentes frecuencias.
Nota:
- Norma ejecutiva para los parámetros anteriores: Q/DXJ 067-2019
- «n/s» = No especificado
- «﹡» = A menos que el cliente indique lo contrario, los resultados de las pruebas por defecto no se muestran en el informe de pruebas pero cumplen con la norma.
